舊聞新看：一文看懂算力核心HBM的技術特點

2025-01-02 15:14:00 LH 913

英偉達最新推出的NVIDIA HGX? H200，該平臺基于NVIDIA Hopper架構，是首款提供HBM3e內存（速率更快、容量更大）的GPU，以加速生成式AI和大語言模型，同時推進HPC工作負載的科學計算。

不僅如此，英偉達計劃2024年推出Blackwell架構B100 GPU。分析師預期，從B100架構開始，英偉達將采用Chiplet技術，對臺積電先進封裝將采用CoWoS-L技術。且不止一家機構評估顯示，B100架構可能采用臺積電4nm制程，或將采用結合2顆GPU晶粒（Die）和8顆HBM。此外，CoWoS-L封裝在硅中介層加進主動元件LSI層，提升芯片設計及封裝彈性，可支援更多顆HBM堆疊。

之前英偉達的HBM一直由SK海力士獨家供應，由于需求極為龐大，三星據稱也已通過質量評估，即將加入供應商隊列。日前已有消息稱，三星電子計劃從明年1月開始向英偉達供應HBM3。

擴產風潮席卷HBM領域。由于AI芯片飛速發展，HBM需求水漲船高，存儲三大巨頭都在爭相推進HBM生產/擴產。

其中，三星、SK海力士據悉正計劃將HBM產量提高至2.5倍。

前者為擴大HBM產能，之前已收購三星顯示（Samsung Display）天安廠區內部分建筑及設備，其計劃在天安廠建立一條新封裝線，用于大規模生產HBM。公司已花費105億韓元購買上述建筑和設備等，預計追加投資7000億-1萬億韓元。

后者則在本周透露，預計到2030年公司HBM出貨量將達到每年1億顆。同時其更打響了存儲行業資本開支上調“第一槍”，決定在2024年預留約10萬億韓元（約合76億美元）的設施資本支出——相較今年6萬億-7萬億韓元的預計設施投資相比，增幅高達43%-67%，這一數字也超出市場預期。

擴大的投資將聚焦于兩項內容：一是為高附加值DRAM芯片擴建設施，包括HBM3、DDR5及LPDDR5；二是升級HBM的TSV（硅通孔）先進封裝技術。

值得注意的是，雖說在“擴產至2.5倍”的報道中，韓媒并未言明具體時間點，但這一擴產倍數已高于數月前報道中的“產能提高一倍”。

至于另一巨頭美光，將在2024年推出8層堆疊的AI和數據中心專用HBM3E內存；將于2024年底到2025年年初推出12層堆疊的HBM3E 。

DDR，GDDR，HBM的進化和區別

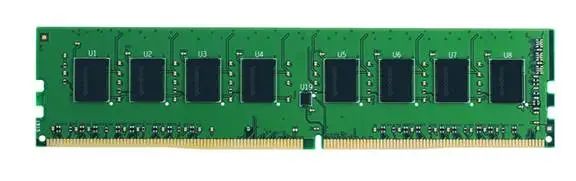

DDR就是雙倍速率。

以1600MHz的內存條為例，X64的位寬，帶寬就是：

1600MHz*2倍速率*64bit/8/1000=3.2*8=25.6GB/s；

以8Channel的Intel ICX處理器為例，帶寬可以達到8*25.6GB/s=204.8GB/s；

以8Channel的AMD ROME處理器為例，帶寬可以達到8*25.6GB/s=204.8GB/s。

以1333MHz的內存條為例，X64的位寬，帶寬就是：

1333*2倍速率*64bit/8/1000=2.666*8=21.328GB/s；

以6Channel的Intel SKL處理器為例，帶寬可以達到6*21.328GB/s=127.968GB/s。

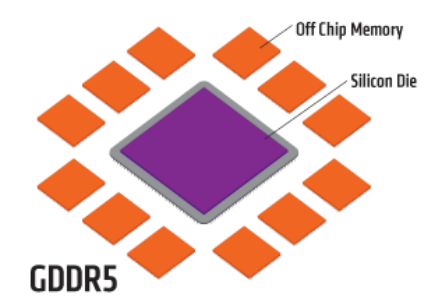

GDDR可以做到四倍速率。

以1750MHz的內存為例，單個顆粒X64的位寬，帶寬就是：1750MHz*4倍速率*64bit/8/1000=7*8=56GB/s；

以Nvidia Geforce GTX 1080 Ti為例，使用了11GB的GDDR5X，內存時鐘是2750MHz，4倍頻，內存頻率是11GHz，內存位寬是X352bit，那么內存帶寬為：2750MHz*4倍速率*352bit/8/1000=484GB/s；

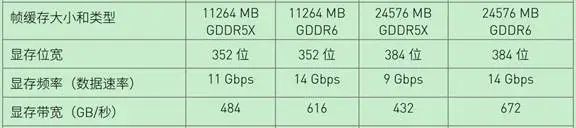

以Nvidia Geforce RTX 2080 Ti為例，使用了11GB的GDDR6，內存時鐘是3500MHz，4倍頻，內存頻率是14GHz，內存位寬是X352bit，那么內存帶寬為：3500MHz*4倍速率*352bit/8/1000=616GB/s；

優點是帶寬比較高，功耗比較低。

缺點是，適合并發，不適合隨機訪問；時序復雜，工藝要求高；不適合配合CPU的Cache line的讀取。

HBM雙倍速率，但是堆疊提高位寬。

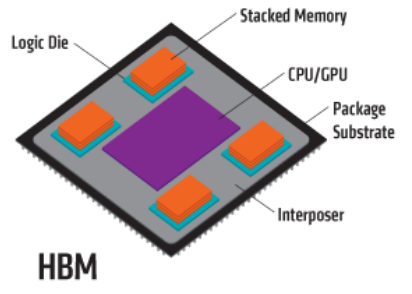

2013年是HBM，2016年是HBM2，優勢在堆疊，通過TSV和基底通信，每個die有2個128bit位寬的Channel，4層堆疊叫做4-Hi，帶寬可以達到4*2*128=1024bit。

HBM以500MHz的內存為例，單個顆粒的帶寬可達到：500Mhz*2倍頻*2Channel*128bit*4Die/8/1000=1GHz*1024bit/8=128GB/s；

HBM2時鐘加倍，以500MHz的內存為例，單個顆粒的帶寬可以達到2*128GB/s=256GB/s。

以Nvidia Tesla V100S為例（GPU和HBM之間使用硅中介進行2.5D的封裝）。

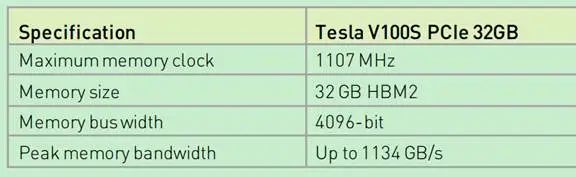

應當是使用了4顆，帶寬為：1107MHz*2倍頻*4096bit/8/100=1113.568GB/s，HBM的優勢封裝比較小，堆疊設計。缺點是TSV工藝造成成本比較高。

HBM（High Bandwidth Memory）和DDR一樣都是一種硬件存儲介質。DDR被廣泛應用于CPU與各種硬件處理單元的外掛存儲設備，那么既然DDR4已經作為成熟存儲介質，為什么要推出HBM存儲設備？主要原因在于DDR4現有吞吐能力不能滿足當今計算需求，尤其是在AI計算、區塊鏈和數字貨幣挖礦等對大數據處理訪存需求極高等領域，DDR4的吞吐能力更顯薄弱。

所以，HBM以其高吞吐高帶寬的優勢，活躍在工業界和學術界。比如在學術領域，尤其在DSA（Domain Specific Acceleration）場景，如果能將embedding數據合理分配到32路HBM當中，同時做到系統級pipeline數據訪存和計算，那么都會有比較優秀的加速效果。

HBM帶寬

我們一直在講HBM帶寬比DDR有優勢，那么具體是什么優勢？

DDR4帶寬——ddr4數據位寬是64bit，以時鐘頻率2400MHz為例，那么帶寬為：2400M*64 =153.6Gbps。

HBM帶寬——HBM應用axi3協議，數據位寬為256bit，時鐘頻率可達450MHz，數據通道為32路，那么對于一塊FPGA外掛一個HBM的硬件設備，其數據帶寬為：450M*256*32=460.8Gbps。

所以，在不考慮CPU和FPGA區別的前提下，一塊帶HBM的FPGA要比普通CPU服務器性能高上3倍左右，當再考慮CPU cache miss和DDR使用效率的時候，帶有HBM的FPGA所帶來的帶寬增益將會更大。

但是單塊HBM的內存大小一般最大為16GB，而單個DDR4普遍能做到64GB。所以當業務所需數據量較大時，將不再適合只將訪存數據存儲在HBM中。

HBM細節

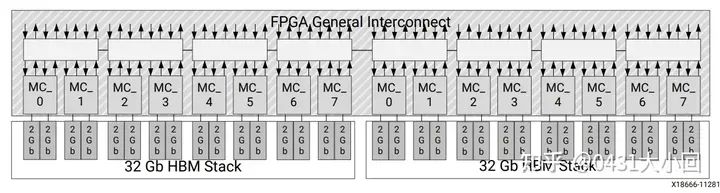

HBM分為2個stack，每個stack有8channel，每個channel可以分為2個偽通道（pseudo channel），那么就一共有32個pseudo channel。HBM存儲大小分為64Gb和128Gb，所以最大為16GB。

我個人對于HBM的理解，如果在應用層面，可以認為HBM是32個堆疊的DDR，每個DDR應用AXI3總線協議，使用起來和控制DDR也非常相似。

HBM的地址空間

HBM的32個pseudo channel都是使用axi3協議，所以指令和數據的傳輸方式也和DDR相同，本文主要講解一下不同點，也就是HBM的地址空間。

以4H（內存大小64Gb）的HBM為例：

Bit[32]用于區分左右stack；

Bit[31:28]用于選擇每個stack里面16個pseudo channel的哪一個axi總線；

Bit[27:5]為有效地址部分；

Bit[4:0]為無用比特位，原因是數據位寬為256bit，每次都要最少傳輸256bit，那么就需要32Byte對齊，所以其低5bit永遠為0。

具體使用方法

使用過程中用axi3總線協議，其實可以不完全按照IP手冊中所要求的地址空間進行設置，上文所述的地址空間更像是只給了整個HBM一個AXI接口，但是Xilinx自己的IP核連接過程中也是用了32個AXI接口（假如用了1個HBM的32個通道）。所以我們在使用過程中，可以直接例化32個AXI總線接口，與32個AXI接口的通道連接，地址空間完全可以只有28比特，也就是6+22，這樣就不需要高5比特的通道選擇比特位了。

HBM其他特點

不支持fixed addressing mode（AXI3協議不支持）。

fixed的burst模式代表，對同一個地址進行burst讀寫，本人也沒有用過這個場景，并且在axi3中也是不支持的，暫時猜測這種場景可能是，地址用于片選，后面跟著幾個FIFO，然后burst傳輸給對應片選的FIFO數據。

burstlength位寬為4比特，最大為16。

HBM每一個原始的channel時鐘頻率是900MHz，但是卻把每一個channel拆分成兩個pseudo channel，時鐘降頻為450MHz。這樣做對于HBM端口的吞吐量沒有變化，但是接口時鐘降低了一半，這樣做更有利于后續FPGA處理和計算，防止timing問題導致不能應用900MHz的時鐘頻率。那么后續我們在使用過程中，也可以將256bit數據合為512bit，這樣可以將數據頻率再降低一半，也是一種適配計算頻率不高場景的方法。
